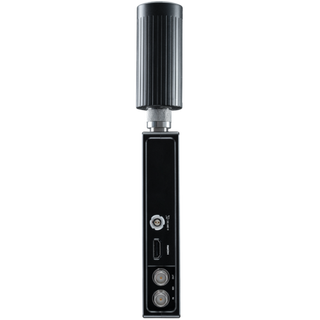

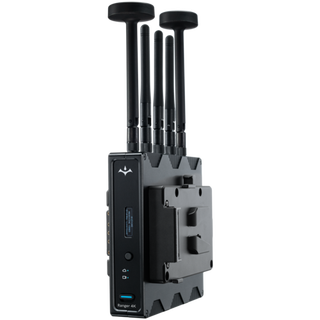

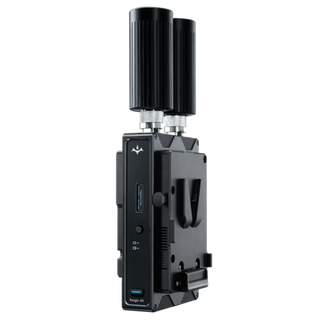

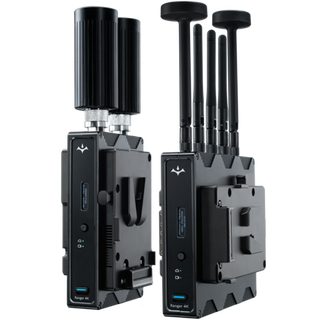

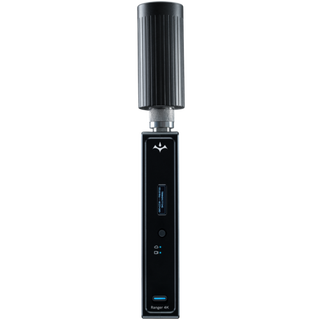

Ranger MK II

Ranger MK II 是一款零延迟(< 1毫秒)无线视频系统，传输未压缩的 4K HDR 视频可达 5,000英尺 的视距范围。在具有挑战性的射频条件和 4.9 GHz 到 6.4 GHz 的广泛操作范围内，Ranger 提供现场制作业界领先的视频质量和无线完整性的最终结合。
  • 无线 4K (2160p60) HDR 视频
  • 零延迟（<1毫秒）
  • 无压缩 10 bit 4:2:2 图像质量
  • 支持定向天线，具有卓越无线性能
  • 无线范围可达 3,000ft 或 5,000ft（使用平板天线）
  • 工作频段 4.9 GHz ~ 6.0 GHz
  • UNII-5（5.925GHz~6.425GHz）频段可用
  • 使用 RSA 1024 密钥交换协议的 AES-256 加密
  • 手动和自动频率选择
  • 支持广播功能
  • 多播功能支持最多6个接收器
资料下载联系我们
技术规格
视频
视频输入
TX：12G-SDI SMPTE 2082-1 标准 / 75 Ω (BNC x 1)；1 x HDMI 2.0 Type-A 插座
视频输出
TX：12G-SDI SMPTE 2082-1 标准 / 75 Ω (BNC x 1)；RX：12G-SDI SMPTE 2082-1 标准 / 75 Ω (BNC x 2)；1 x HDMI 2.0 Type-A 插座
彩色取样
SDI：YCbCr 4:2:2，10-bit；HDMI：RGB 4:4:4，8-bit | YCbCr 4:2:2
支持分辨率
4Kp 23.98/24/25/29.97/30/50/59.94/60；1080p 23.98/24/25/29.97/30/50/59.94/60；1080psf 23.98/24/25/29.97/30；1080i 50/59.94/60；720p 50/59.94/60；480p50；576p 59.94/60；480i(NTSC)；576i(PAL)
Tx~Rx延迟
<0.001sec
输入交叉转换
TX：是，HDMI转换为SDI
视频处理
视频压缩
无压缩
视频格式转换支持
TX：无；RX：是，帧率和分辨率缩放
音频
音频输入
TX：嵌入式 SDI/HDMI 音频输入(2声道）
音频输出
RX：嵌入式 SDI/HDMI 音频输出(2声道)
音频格式
48kHz 24-bit PCM
操作界面
配置界面
带操作杆导航 OSD 菜单
开关
On/Off 开关
USB 接口功能
通过 Micro-USB 升级
移动应用程序
使用 iOS 和 Android 应用程序通过蓝牙进行配置
桌面应用程序
适用于 OSX & Windows 的 Launchpad
网络
天线
TX：1 × 水平 N 型 2dBi 天线，1 × 垂直 N 型 2dBi 天线；RX：5 个 2 dBi 外置天线
无线
许可频率： 4.850 ~ 5.150 GHz，5.350 ~ 5.470 GHz，5.850 ~ 5.925 GHz；未许可频率： 5.150 ~ 5.250 GHz (Non-DFS)，5.250 ~ 5.350 GHz (DFS)，5.470 ~ 5.725 GHz (DFS)，5.725 ~ 5.850 GHz (Non-DFS)
RF通道选择
自动，手动；手动适用于DFS 和非 DFS 通道
加密
AES-256，RSA-1024 密钥交换
RF 功率
TX：19 dbm EIRP (2 个外置 2dBi 天线) (<80mW 传输功率)；RX：17 dbm EIRP (1 个外置 2dBi 天线) (<51mW 传输功率)
传输距离
视距最远可达 5000ft（RX 使用平板天线）
单播多播
可以将 1 个发射器连接到最多 6 个接收器
噪声干扰抑制
可以与 WiFi 和 5GHz 无绳电话共同使用，同一地点最多使用 6 套设备
物理特性
尺寸
TX：5.9” x 3.6” x 1.2” (149 x 91 x 30mm)；RX：5.3” x 5.5” x 1.2” (133.74 x 139.2 x 30.10mm)
重量
TX：19.1oz (544g)；RX：23oz (656g)
结构
精铝外壳和符合规范的 PCB
安装
TX：带有 1/4“ x20 和 M3 孔的多个安装选项；RX：带有 1/4“ x20 和 3/8" x16 孔的多个安装选项
电源
电源输入
2 针环形锁定连接器 6-28V DC
电池
G 或 V 型电池扣板
标称功耗
TX：19W；RX：15W
环境
工作温度
0-40℃
