BN324

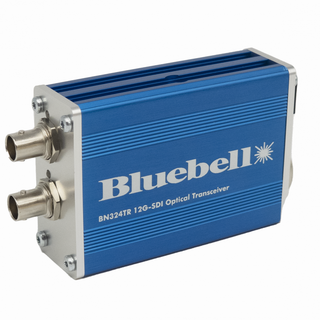

BN324 系列产品是一系列紧凑、独立的光纤接口系统，主要适用于高达 4K 分辨率视频外场转播应用场景。产品允许符合 SD, HD, 3G, 6G 或 12G 标准的 SDI 视频信号通过光纤电缆传输。
  • 可实现 12G-SDI、3G-SDI、HD-SDI、SD-SDI、ASI 双输入到双输出转换
  • 处理数据速率 50 Mb/s ~ 12 Gb/s
  • 信号时基重建
  • 4 针 XLR 电源连接
  • CWDM 类型可用
  • 紧凑而坚固的外壳
资料下载联系我们
技术规格
BN324T 电信号输入
标准
SMPTE 2082， SMPTE 2081.SMPTE 424M， SMPTE 292M， SMPTE 259M， SMPTE 297M， DVB-ASI， MADI，速度为 125Mb/s；用于 12G-SDI、3G-SDI、HD-SDI 和 SD-SDI 数据速率的自动速率选择
均衡
自动达到 70 m @ 11.88 Gb/s；自动达到 90 m @ 5.95 Gb/s；自动达到 170 m @ 2.97 Gb/s；自动达到 240 m @ 1.485 Gb/s；自动达到 400 m @ 270 Mb/s
连接器
75 欧姆 BNC，符合 IEC 60169-8 修正版 2
电信号输出
连接器
75 欧姆 BNC，符合 IEC 60169-8 修正本 2
极性
无反相
信号电平
800 mV +/- 10%
直流电压偏移
0 +/- 0.5 V
格式
有源环路输出驱动
光信号输出
连接器
每个通道标准 1 x LC 母口
波长
1310 nm，见订货信息
一般规格(不包括连接器)
长度
92 mm
宽度
64 mm
高度
30 mm，不含连接器
重量
100 g
工作温度
0 ~ +70 ºC
功率
3 W
电压
5 ~ 17 V dc
信号检测
LED 灯亮，表示信号丢失
符合
EMI/RFI
符合 89/336 / EEC
电气
符合 EN61000 -6-1, EN61000-6-2
激光安全
符合1 级激光产品 24 CFR 1040.10 & 1040.11
RoHS
符合指令 2002/95/EC
保修
5 年
BN324R 光信号输入
连接器
每个通道标准 1 x LC 母口，见订货信息
波长
1260-1620 nm
灵敏度
> -17 dBm @ 11.88 Gb/s；> -18 dBm @ 5.94 Gb/s；> -22 dBm @ 2.97 Gb/s
最大 I/P 功率
> -1 dBm
数据速率
50 Mb/s ~ 12 Gb/s
电信号输出
标准
SMPTE 2082， SMPTE 2081.SMPTE 424M， SMPTE 292M， SMPTE 259M， SMPTE 297M， DVB-ASI， MADI，速度为 125Mb/s；用于 12G-SDI、3G-SDI、HD-SDI 和 SD-SDI 数据速率的自动速率选择
连接器
2 × 75 欧姆 BNC，符合 IEC 60169-8 修订本 2
极性
2 x 无反相
信号电平
800 mV +/- 10%
直流电压偏移
0 +/- 0.5 V
抖动
<0.15 UI 线性均衡
格式
时基重建
一般规格(
长度
92 mm
宽度
64 mm
高度
30 mm，不含连接器
重量
100 g
工作温度
0 ~ +70 ºC
功率
5 W
电压
4.5 ~ 17 V dc
信号检测
LED 灯亮，表示信号丢失
符合
EMI/RFI
符合 89/336 / EEC
电气
符合 EN61000 -6-1, EN61000-6-2
激光安全
符合1 级激光产品 24 CFR 1040.10 & 1040.11
RoHS
符合指令 2002/95/EC
保修
5 年
