Shax / ShaxX

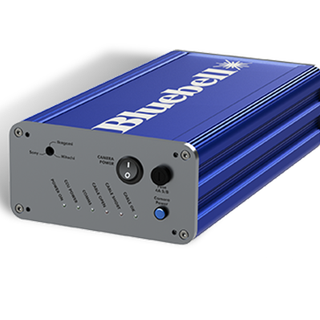

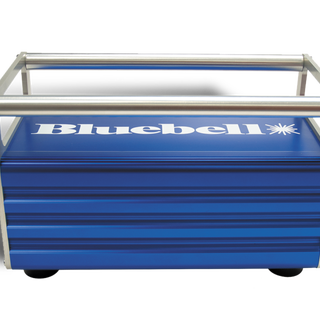

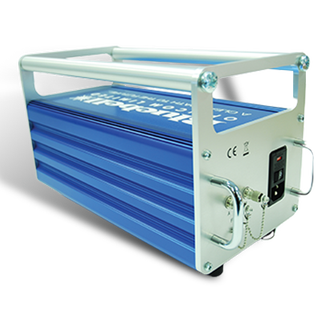

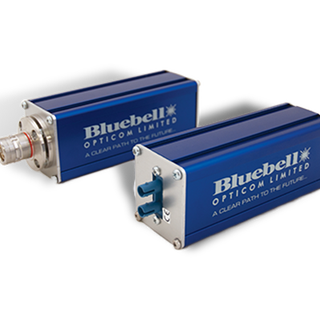

Bluebell 的 Shax 系统设计使用标准单模光纤来替换配备标准 SMPTE 304M 混合连接器的 SD-SDI 和 HD-SDI 广播摄像机与 CCU 之间的光纤/铜缆混合电缆。而 ShaxX 系统设计为装有标准 SMPTE 304M 混合连接器的广播摄像机提供电源插入，并与 Shax-CCU 结合使用，中继所有通信和信号，使摄像机摆脱本地电源，实现摄像机远程部署。
  • SMPTE 304M 混合连接
  • 紧凑，轻量化，坚固耐用的铝外壳
  • 单电源 / 双电源接入和高达 300 米传输
  • 摄像机类型选择开关
资料下载联系我们
技术规格
光信号输入 (Shax-Camera)
连接器
Lemo PHW 3K.93C插孔
波长
独立
光信号输出 (Shax-Camera)
连接器
2 ×SC, LC, FC or FC/APC 母口
波长
独立
光损耗
< 1 dB 终端
光信号输入 (Shax-CCU)
连接器
2个SC, LC, FC or FC/APC 母口
光信号输出 (Shax-CCU)
连接器
Lemo FGW 3K.93C 直型插头
波长
独立
光信号 I/O (摄像机端，ShaxX)
连接器
1 x Lemo PHW 3K.93C 插孔
波长
独立
光信号 I/O (ShaxX)
连接器
2 x ST, SC, FC 母口
波长
独立
光损耗
< 1 dB 终端

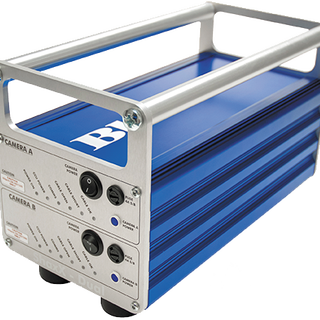

光信号 I/O (摄像机端，ShaxX-DUAL)
连接器
2 x Lemo PHW 3K.93C 插孔
波长
独立
光信号 I/O (ShaxX-DUAL)
连接器
每个摄像机 2×ST, SC, FC 母口
波长
独立
光损耗
< 1 dB 终端
电源输入
IEC 电源插座
可选 IP 额定 115 或 230 V AC
一般规格
直径
39 mm (Shax)
长度
136 mm (Shax-CCU)，124 mm (Shax-Camera)
尺寸
320 x 200 x 170mm 带手柄，320 x 135 x 170mm 不带手柄 (ShaxX/ShaxX-DUAL)
重量
7.5 kg (ShaxX/ShaxX-Dual)
工作温度
-20 ~ +60 ℃
CCU 电源电压
36 V DC & 240 V AC
保证期限
5 年
符合标准
EMI/RFI
符合 89/336/EEC
电气
符合 EN61000-6-1，EN61000-6-2
RoHS指令
符合指令 2002/95/EC
IP 等级
IP 50
