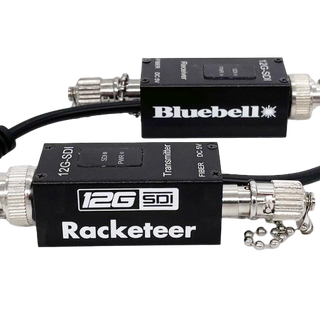

BN365

BN365T 和 BN365R 提供一种通过光纤链路传输 12G-SDI 信号的解决方案。紧凑独立单元设计，用于摄像机 SDI 信号需要通过光纤传输时的快速现场部署。
  • 单通道电信号输入 12G-SDI、6G-SDI、3G-SDI / 单路光纤输入
  • 单路光纤输出，带环路电信号输出 / 双路电信号输出 12G-SDI, 6G-SDI, 3G-SDI
  • 输出时基重建
  • 4 针 XLR 电源连接
  • 单模，WDM 和 CWDM 类型可用
  • 无抖动光传输
  • 紧凑而坚固的外壳
资料下载联系我们
技术规格
电信号输入 / 输出
SDI 标准符合
符合：SMPTE ST 2082，SMPTE ST 2081，SMPTE ST 424M，SMPTE 292M，SMPTE 259M，SMPTE 297M
信号标准
SD-SDI，HD-SDI，3G-SDI，6G-SDI，12G-SDI，DVB-ASI，MADI AT 125 Mb/s
均衡 (仅限发射器)
自动均衡：SD-SDI：300 m @ 270 Mb/s，HD-SDI：240 m @ 1.485 Gb/s，3G-SDI：180 m @ 2.97 Gb/s，6G-SDI：95 m @ 5.94 Gb/s，12G-SDI：70 m @ 11.88 Gb/s
回波损耗
BN365T：<15 dB，5 Mb/s - 1.485 Gb/s；<12 dB，1.485 Gb/s - 2.97 Gb/s；<8 dB，2.974 Gb/s - 5.94 Gb/s；<5 dB，5.94 Gb/s - 11.88 Gb/s；BN365R：<17 dB，5 Mb/s – 1.485 Gb/s；<12 dB，1.485 Gb/s – 2.97 Gb/s；<8 dB，2.974 Gb/s – 5.94 Gb/s；<5 dB，5.94 Gb/s – 11.88 Gb/s
连接器
2 × 75 欧姆 BNC，符合 IEC 60169-8 修订版2
模式
时基重建（自动绕过非标准信号）
极性 (仅限接收器)
同相
信号电平 (仅限接收器)
800 mV +/-10%
校准抖动 (仅限接收器)
0.2 UI 线均等 @ 270 Mb/s，0.2 UI 线均等 @ 1.485 Gb/s，0.3 UI 线均等 @ 2.97 Gb/s，0.3 UI 线均等 @ 5.94 Gb/s，0.3 UI 线均等 @ 11.88 Gb/s
定时抖动 (仅限接收器)
0.2 UI 线均等 @ 270 Mb/s，1 UI 线均等 @ 1.485 Gb/s，2 UI 线均等 @ 2.97 Gb/s，4 UI 线均等 @ 5.94 Gb/s，8 UI 线均等 @ 11.88 Gb/s
光信号输入 / 输出
连接器
LC 母口
波长
1270 – 1610 nm
光功率 (仅限发射器)
-15 dBm @ 1310 nm 多模，-6 dBm @ 1310 nm 单模，-6 dBm @ 1310 nm (4K emSFP)
灵敏度 (仅限接收器)
>-25 dBm @ 1.485 Gb/s，>-22 dBm @ 2.97 Gb/s，>-20 dBm @ 5.94 Gb/s，>-18 dBm @ 11.88 Gb/s
监控方式
模块端板
每路输入双色 LED 指示有效且已锁定的信号
符合
EMI/RFI
符合 89/336/EEC，EN55032B，EN61000-4-2
电信号
符合 EN61000-4-4FTB，EN61000-6-1，EN61000-6-2，EN61000-6-3，EN61000
激光安全
符合一类激光产品
RoHS & WEEE
符合指令 2002/95/EC
一般规格
输入电压
4.5 – 17 V
功耗
2.5 W
深度
92 mm
宽度
64 mm
高度
30 mm
重量
100 g
工作温度
-30 to +70 °C
